手動立式側搖測試台專為HF系列和NK系列推拉力計配備，可組合成不同用途的試驗機台，適用各種插拔力、按壓力、破壞試

驗等測試。在顯示力值的同時，還可以加裝數顯標尺，顯示其位移量，對不同工件進行相同位移量下的對比測試。

特 點：

機台底座大穩定性好，適合室內桌上測試使用。

梯形螺桿轉動，側面手輪加載，操作簡單穩定。

底座標配的移動平台，可實現左右、前後移動，方便準確裝夾。

可將本機台安裝於桌（台）上使用，使機架更加穩固。

配有數顯標尺，可隨時採集行程數據

長×寬×高：260mm×360mm×500mm

行程：180mm

額定負荷：500N、1000N

重量：18kg

機台及推拉力計安裝方法：

1、機台安裝方法：

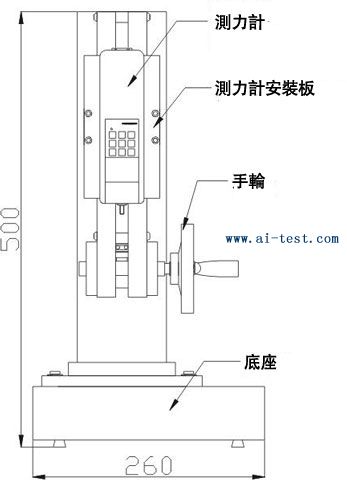

本機台可安裝在桌子用。使機台更加穩固，請保證工作台面水準，使測試得到準確的數值。安裝時請參考（上圖右邊）安

裝。

2、推拉力計的安裝方法：

(1)用M4扳手將測力計安裝板上4個M4×15的內六角圓柱頭螺釘鬆開，卸下測力計安裝板。

(2)安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋裡的4枚M4×10的內六角螺釘穿過測力計安裝板

上90×40的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上或用十字細絲刀將附件袋裡的4枚M3×10的十字

槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔。

(3)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺釘卸下，將附件袋裡的4枚M3×10的螺釘卸下，將附件袋裡的4

枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計後蓋上的4個M3螺紋孔（卸下M3×10的螺釘的螺

紋孔）。

(4)安裝好推拉力計表後，用M4內六角扳手將測力計安裝板重新安裝到機架上面。根據所需測試的樣品特點，將其機台安裝

或安放在工作臺上合適的位置。旋轉測試架側面的手輪，測力計就能上下平穩移動，完成測試工作。

日常保養及維護：

1、請勿超載使用，本機架額定負荷為500N。

2、注意日常的工作，保持機台各部件清潔。

3、在使用過程中機台運行滯澀不靈活時，請向機台兩側軸承座上的加油孔內添加少許機油潤滑。機台出現故障時請及時聯

繫廠家或銷售點（請勿擅自拆卸、修理）。
