| 厂商名称 | 产品名称 | 产品订货号 | 货期（周） | 产品价格 |
|---|---|---|---|---|
| 中国 | 板环式传感器 | A631745 | 洽询 | 洽询 |
产品特点
技术指标
|
额定载荷 Rated Load |
2,3,5,10,15,30t |
|
灵敏度Sensitivity |
1.8±0.002mv/v |
|
综合误差 Total error |
±0.03﹪F.S ; ±0.05﹪F.S |
|
蠕变(30分钟)Creep(30min) |
±0.03﹪F.S |
|
零点平衡 Zero balance |
±1﹪F.S |
|
零点温度影响 TCO |
±0.02﹪F.S/10℃ |
|
输出温度影响 TC SPAN |
±0.02﹪F.S/10℃ |
|
输入阻抗 Input resistance |
400 ±10Ω |
|
输出阻抗 Output resistance |
352 ±3Ω;352 ±5Ω |
|
绝缘电阻碍Insulation resistance |
≥5000MΩ |
|
工作温度范围Operating Temp Range |
-30～+70℃ |
|
安全过载 Safe load limit |
150﹪F.S |
|
极限过载 Over load limit |
200﹪F.S |
|
推荐激励电压Recommendexcitation |
10～12V DC |
|
最大激励电压 Maximumu excitation |
15V DC |
|
密封等级 Protection Class |
IP67 |
|
材质 Construction |
合金钢Alloy Steel |
|
电缆 Cable |
Length=L: 2m (2～5t),16m(10～15t);20m (20～30t)
Diameter: Φ 5mm |
测量特性

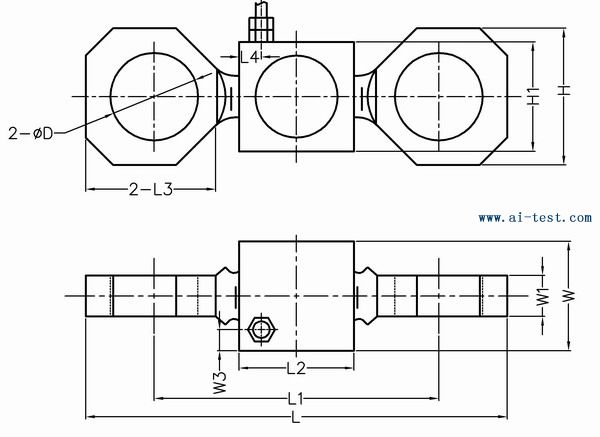

对应尺寸(mm):
|
额定载荷（t） |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
W1 |
W |
W3 |
D |
关节轴承型号 |
|
2、3 |
154 |
104 |
42 |
48 |
8 |
50 |
40 |
15 |
40 |
8.5 |
Φ32 |
U17 |
|
5 |
211 |
141 |
63 |
62 |
16.8 |
68 |
58 |
20 |
55 |
8.5 |
Φ35 |
GE20 |
|
10 |
241 |
161 |
78 |
78 |
17.3 |
85 |
68 |
25 |
62 |
8.75 |
Φ47 |
GE30 |
|
15 |
310 |
202 |
108 |
108 |
20 |
108 |
80 |
35 |
70 |
10 |
Φ55 |
GE35 |
|
30 |
351 |
227 |
118 |
118 |
23 |
118 |
85 |
40 |
75 |
10 |
Φ62 |
GE40 |
物理特性
可选附件
持有证书
备注
产品规格列表
| 产品订货号 | 产品介绍 | 符合标准 | 最小订量 | 价格 | 货期 | 备注 |
| A631745 | 板环式传感器：额定载荷 Rated Load：2,3,5,10,15,30t；灵敏度Sensitivity：1.8±0.002mv/v；综合误差 Total error：±0.03﹪F.S ; ±0.05﹪F.S；蠕变(30分钟)Creep(30min)：±0.03﹪F.S；零点平衡 Zero balance：±1﹪F.S；零点温度影响 TCO：±0.02﹪F.S/10℃；输出温度影响 TC SPAN：±0.02﹪F.S/10℃；输入阻抗 Input resistance：400 ±10Ω；输出阻抗 Output resistance：352 ±3Ω;352 ±5Ω；绝缘电阻碍Insulation resistance：≥5000MΩ；工作温度范围Operating Temp Range：-30～+70℃；安全过载 Safe load limit：150﹪F.S；极限过载 Over load limit：200﹪F.S；推荐激励电压Recommendexcitation：10～12V DC；最大激励电压 Maximumu excitation：15V DC；密封等级 Protection Class：IP67；材质 Construction：合金钢Alloy Steel；电缆 Cable：Length=L: 2m (2～5t),16m(10～15t);20m (20～30t)；Diameter: Φ 5mm，；品牌：中国 | 1 | 洽询 | 洽询 | 备注 |
