当前位置产品中心 >> LAB实验室设备及仪器仪表产品 >> 电力电子仪器、示波仪器 >> 电压表/电流表/功率表/相序表 >> 电流表 >> 皮安表
厂商名称 产品名称 产品订货号 货期(周) 产品价格
美国Keithley吉时利 皮安表 AL905933 洽询 47733

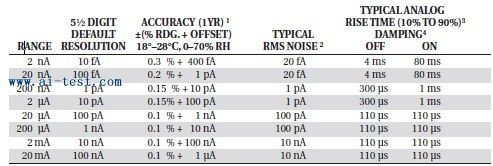

产品特点

温度系数:0°-18°C和28°-50°C。对于每个℃,0.1× (%读数+偏移量)添加到准确度规格。

输入电压负载:<200μV,惟<1mV的在20mA量程所有范围。

最大输入电容:稳定到10nF所有nA的范围和2μA范围; 1μF的20μA和200μA范围,并在mA范围。

最大连续输入电压:505 VDC

NMRR1:(50或60Hz):60分贝

隔离(电流表或通用电压源,以底盘):通常>1×1011 Ù并行与<1nF的。

最大共模电压(与机箱和电压源或电流表):505 VDC。

505 VDC:介于电压源和电流计最大电压

模拟输出:定标电压输出(反相2V满量程所有量程)2.5%±2mV的模拟输出IMPEDANCE3:<100Ù,DC-2kHz的。

可选电流限制: 2.5毫安, 250μA , 25μA为50V和500V的范围, 25毫安附加限制了10V范围。目前所有的限制是名义

上-20 % / +35 % 。

宽带NOISE9 : < 30mVp -P为0.1Hz - 20MHz的。

典型的时间稳定度:± ( 0.003 % + 1mV的)在恒温24小时(以1℃之内, 18之间°C - 28 °C , 5分钟后沉

降) 。

输出阻抗: < 2.5Ω 。

电压扫描:支持固定源范围内的线性电压扫描,一个电流或电阻每步测量。最大扫描速度:每秒200步。最大步数3000

步和措施之间。可选的延迟。

电阻测量( V / I ) :用于电压源;从耐电压计算设置和测量电流。精度是基于电压源的精度加上电流表

精度。典型精度高于0.6 %,更好地为1kΩ和1TΩ之间的读数。

交流电压电阻测量:提供交流电压电阻测量电阻109Ω从到1015Ω 。 0V和用户可选择的交替之间电压高达± 505V 。

1在1 PLC - 限制在60读数/秒在此条件下。

2在6可编程控制器, 1个标准差, 100个读数,滤波器关闭,上铺输入 - 限制在10读数/秒在此条件下。

3测得的模拟量输出与负载电阻> 2kΩ的。

4最大上升时间可以大于25% 。

5,测量精度不包括输出电阻/负载调节。

6上升时间是从0V 〜±满量程电压(增加幅度) 。

7下降时间是从±满量程电压为0V (降低幅度) 。

8对于容性负载,加入C * ΔV / ILIMIT以上升时间,和C * ΔV/1mA到下降时间。

9测量与LO连接到机箱地。

技术指标

测量特性

IEEE-488总线实现:SCPI(IEEE-488.2,SCPI-1996.0);

DDC(IEEE-488.1)。

仿真语言:吉时利487分之486通过仿真

DDC模式。

RS-232的实现:

技术支持:SCPI1996.0。

波特率:300,600,1200,2400,4800,9600,19.2K,38.4K,57.6K。

协议:XON / XOFF,7位或8位ASCII码,parity-odd/even/none。

接口:DB-9 TXD/ RXD/ GND。

电流表输入接口:三片三轴后面板上。

模拟输出连接器:后面板的两个香蕉插孔。

电压源输出连接器:两个香蕉在背面插孔

面板。

互锁连接器: 4针DIN 。

触发线:可用,请参阅使用手册的使用。

显示器: 12字符的真空荧光。

数字滤波:中位数和平均值(可选择从2到100

读数) 。

测距:自动或手动。

自动量程TIME3 : < 250毫秒(模拟滤波器关闭, 1 PLC )

超量程显示:显示“ OVRFLOW ” 。

转换时间:可选择0.01的PLC可编程控制器60 ( 50PLC下

50赫兹运行) 。 (可调200μS为1s )

读取速率:

到内部缓冲区1000 readings/second1

以IEEE-488总线900 readings/second1 , 2

缓冲液:可存储多达3000个读数。

节目:提供前面板接入的IEEE地址,选择

工程单位或科学记数法和数字校准。

电磁兼容:符合欧盟指令89/336/EEC ,

EN61326 - 1 。

安全性:符合欧盟指令73/23/EEC ,

EN61010 - 1 , CAT I。

环境:

工作温度: 0℃ -50 ℃;相对湿度70 %非冷凝,最高可达

35 °C。超过35°C ,减免湿度为每个℃。3 %

储存:-10 ° C至+65 °C。

热身: 1小时额定精度(参见手册中建议

过程)。

电源: 100 - 120V或220 -240V ,50- 60Hz的, ( 50VA ) 。

物理:

表壳尺寸:高90mm ×宽214毫米× 369毫米深(31 /2英寸

×83 /8英寸×149 /16英寸) 。

工作尺寸:从案件的前后,包括电源

线和IEEE -488接口: 394毫米(15.5英寸) 。

净重: < 4.7公斤( < 10.3磅) 。

注意事项:

1 0.01 PLC ,数字滤波器关闭,前面板关闭,自动归零功能关闭。

2二进制传输模式。 IEEE- 488.1 。

从触发3在测量仪表来完成。

物理特性

可选附件

持有证书

备注

产品规格列表
产品订货号 产品介绍 符合标准 最小订量 价格 货期 备注
AL905933 皮安表:品牌:美国Keithley 1 47733 洽询 备注
